一、软件部分

1 、出厂固件功能及用法介绍

为方便非开发用户直接使用模块,模块在发出前已烧录出厂固件,出厂固件具有如下功能。

1.1、按钮及LED

按钮1——功能按键

  • 长按6秒以上使模块进入smartconfig配网模式,此时LED3闪烁;
  • 短按1秒左右切换继电器1工作模式,点动或自锁模式;

按钮2——控制继电器工作状态,吸合或断开(短按1秒左右);

LED1——模块电源指示灯,正常供电时亮;

LED2——继电器工作状态指示灯,吸合时亮,断开时灭;

LED3——继电器工作状态指示灯,点动模式时亮,自锁模式时灭,配网状态时闪烁;

注:

自锁模式——继电器一直维持当前状态,直到控制其切换状态,或模块断电断开;

点动模式——继电器在吸合后1秒自动断开。

1.2、掉电记忆

出厂固件具有掉电记忆功能,模块在断电后再次供电会恢复到断电前状态,包括继电器的吸合状态和工作模式。

提醒: 进入smartconfig模式配置网络信息会影响模块记忆当前工作状态,在配置网络成功之后重启一次模块即可正常掉电记忆。

1.3、网络控制

模块可以通过WiFi连接网络接入贝壳物联平台,通过贝壳物联平台进行控制,平台提供web网页、微信小程序、安卓APP等几种控制方式。

1.3.1、配置wifi信息

  1. 长按按钮1(6秒以上)使设备进入smartconfig配网模式,此时LED3闪烁。
  2. 参考 Smartconfig联网配置 进行WiFi信息配置。
  3. 模块接收到WiFi配置信息后,LED1停止闪烁。模块会保存此配置信息,以后每次重启会以此信息尝试连接WiFi。所以配置成功一次,只要网络环境不变,就无需再次配置。
  4. 配置成功后进行下一步。

1.3.2、WEB控制(手机或电脑浏览器)

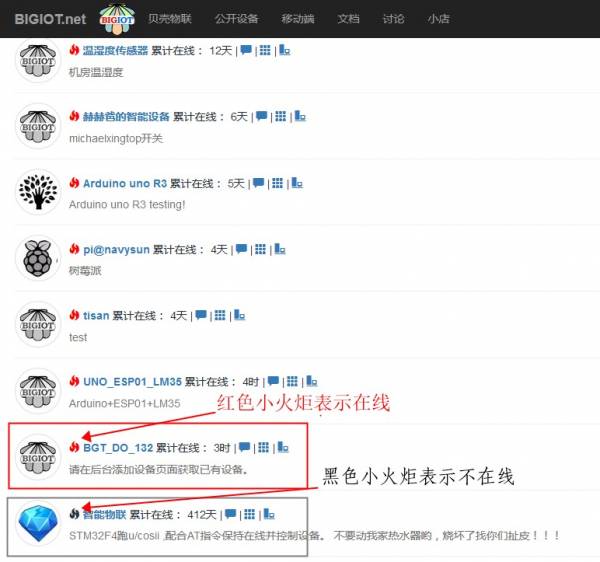

1、打开 贝壳物联公开设备 页面,查看设备是否上线。设备名称随设备提供(如果没有可向客服咨询获取),新上线设备一般会出现在第二、三页,如果未找到可以在顶部搜索栏内搜索设备名称。

2、如果设备未上线,参考 配置失败原因分析,如果已上线,点击设备名称进入详情页面。

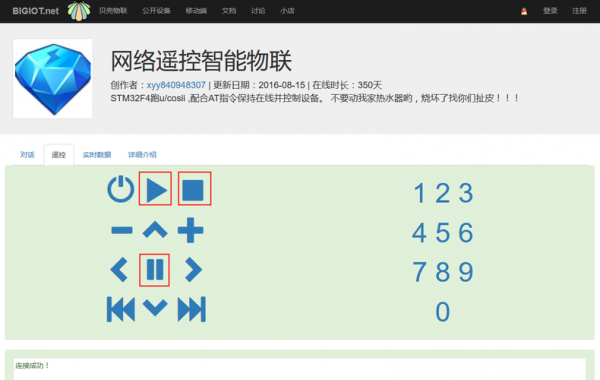

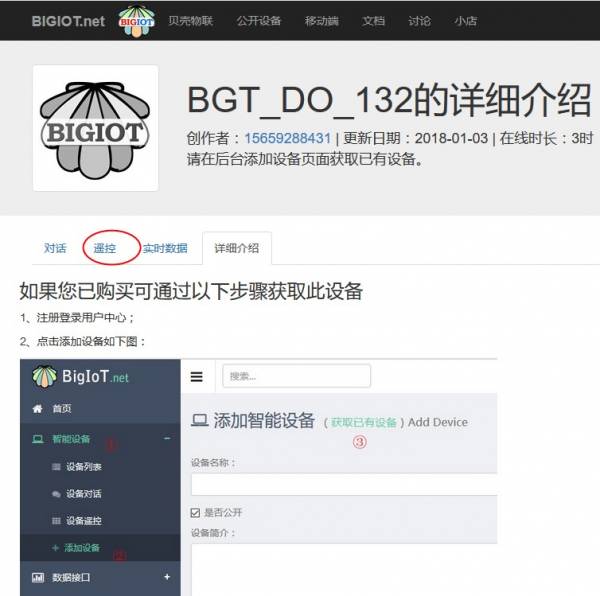

3、点击上图中圈出的“遥控”按钮,进入遥控界面。点击图中圈出的按钮,查看效果。play:继电器吸合;stop:继电器断开;pause:继电器工作模式切换。

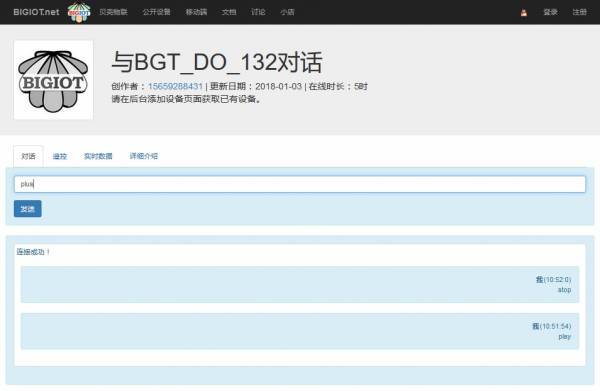

4、打开“对话”界面,分别输入play、stop、pause,查看效果,功能通按钮作用。

5、新购设备处于公开状态,任何人都可以通过公开设备页面控制。为了安全起见,您可以将设备获取至自己账户下,以便设置是否公开。这也是使用其他控制方法的前提。 具体获取方法参见:如何将设备获取自己账户下

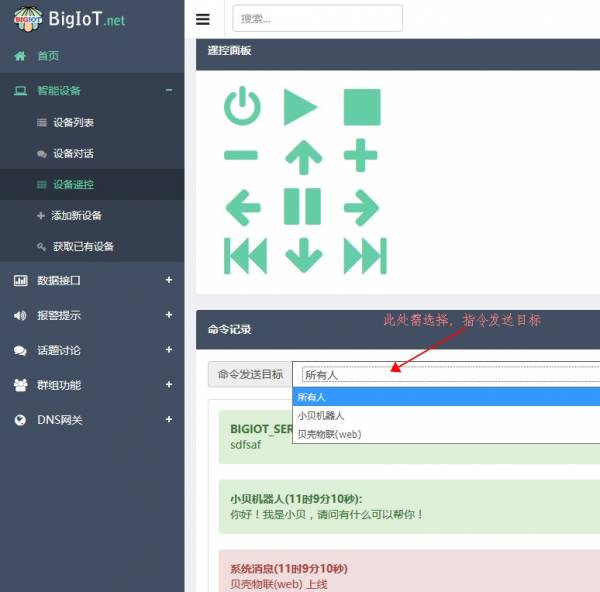

6、在将设备获取至自己用户名下之后,即可(需重启一下设备)在用户中心进行控制。基础操作同公开设备页面。其中值得注意的是,用户中心的遥控和对话界面需要选择指令发送目标,默认是选择所有人,即向所有名下设备发送同一指令。

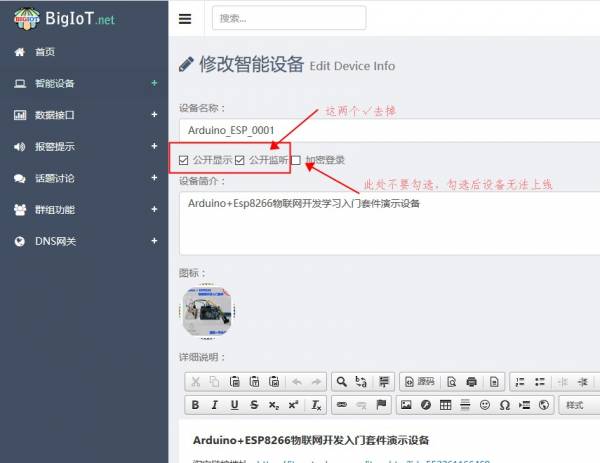

7、实际使用时,为防止别人控制自己的设备,尽量将设置为不公开显示不公开监听。这样在公开设备里就不会显示、别人也无法控制。

1.3.3、小程序控制

!!进行此步前,建议先完成WEB控制操作。

1、用微信扫描打开贝壳物联小程序,或者在微信内搜索小程序 贝壳物联

2、登录贝壳物联账号

如果没有贝壳物联账号可在小程序内注册,或者web页面注册

3、获取购买的设备

注:如果在WEB控制操作中已经获取过设备,则无需进行此步操作,直接进入下一步。

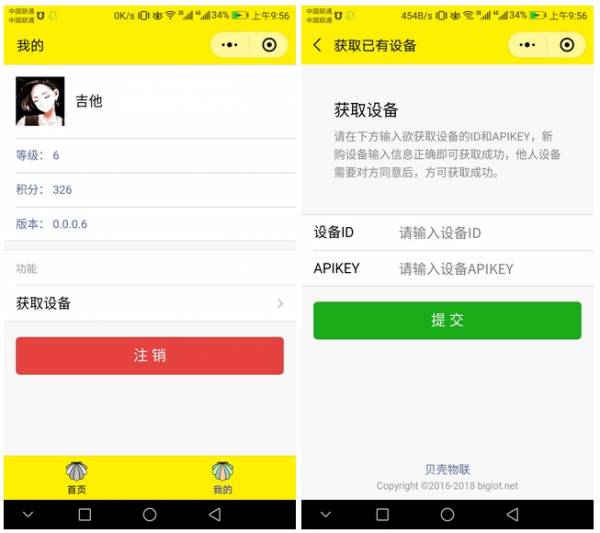

登录小程序后,点击【我的】→【获取设备】

输入设备ID和APIKEY即可将设备获取至自己账号下,如果没有设备信息请联系客服。

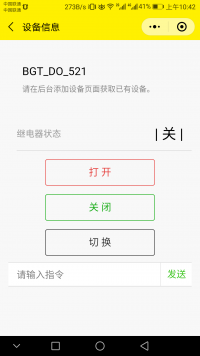

4、控制设备

获取设备成功后,进行如下操作:

①新获取的设备,需要断电重启新获取的设备;

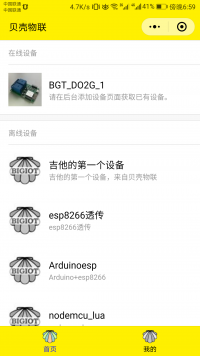

②切换至小程序首页,下拉刷新,即可显示新获取的设备。

如果设备在线,点击设备名即可进入控制界面。

如果不在线,请进行联网配置,参考WEB控制。

1.3.4、微信公众号控制

1.3.5、APP控制

二、硬件部分

1、外形尺寸

长6.5cm X 宽3cm X 高1.6cm

注:高度不含底部针脚突出部分

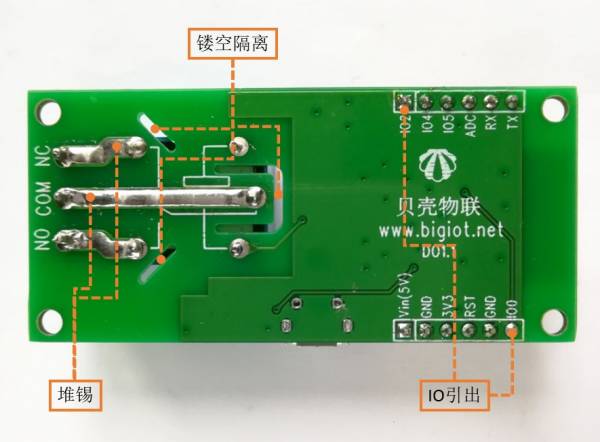

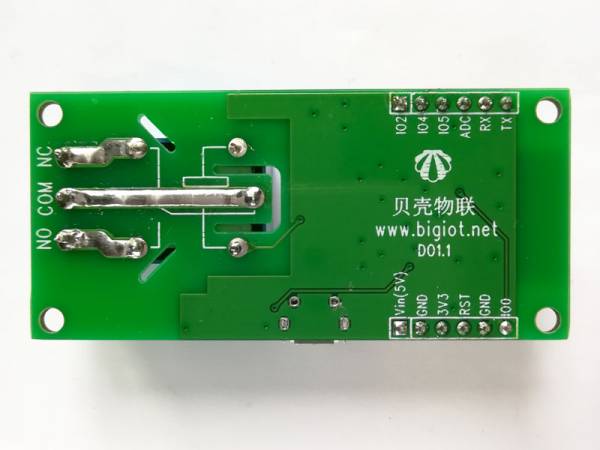

2、针脚定义

序号 名称 功能说明
1 Vin 接5V电源输入,在用microUSB供电时,可作为5V输出
2 GND GND
3 3V3 3.3V电源输出(150mA)
4 RST 拉低复位模块
5 GND GND
6 IO0 GPIO0;拉低进入烧录模式
7 IO2 GPIO2; UART1_TXD
8 IO4 GPIO4;SDA
9 IO5 GPIO5;SCL
10 ADC A/D 转换结果。输入电压范围 0~1V,读取数值范围:0~1024
11 RX UART0_RXD
12 TX UART0_TXD
13 NC 继电器常闭接线端
14 COM 继电器公共端
15 NO 继电器常开接线端

3、原理图

4、硬件特性

供电

有两种供电方式:

  1. 使用microUSB数据线供电(安卓手机数据线),可插在手机充电器或者电脑USB端口上;
  2. 使用5V直流电源供电,通过板子上的Vin和GND供电。

注:供电电流需600mA。

主要模块

1、继电器采用松乐 SRD-05VDC-SL-C

主要参数:

10A 250VAC

10A 30VDC

2、联网和主控模块采用安信可 ESP-12S

主要参数如下:

ESP-12s

注:不支持5G WiFi

5、接线举例

可以先了解下 继电器原理介绍

传统台灯改造接线原理图

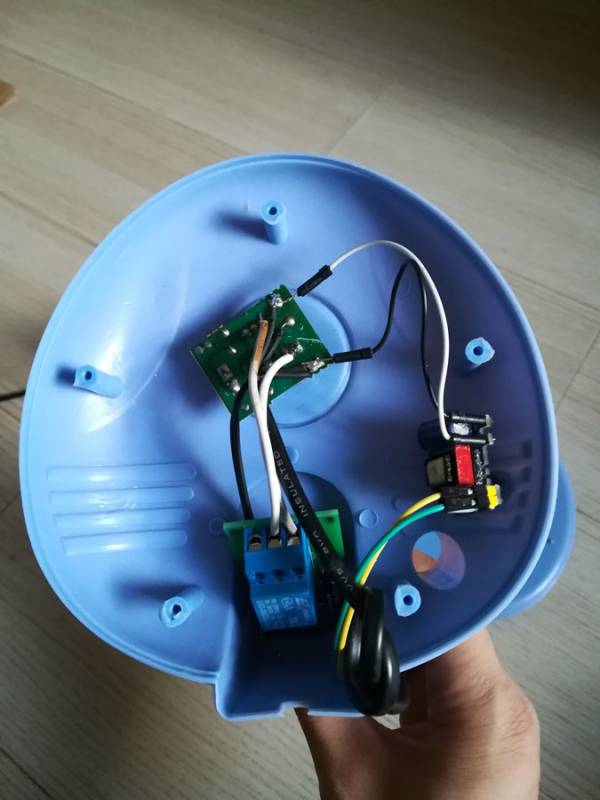

实物图

其中220V~5V降压模块,可选用

变压模块购买链接:https://item.taobao.com/item.htm?id=559589858998

改造台灯示例教程:https://www.bigiot.net/talk/241.html
