一、快速开始
1.供电
有两种供电方式：
- 使用microUSB数据线供电（安卓手机数据线），可插在手机充电器或者电脑USB端口上；
- 使用5V直流电源供电，通过板子上的Vin和GND供电。
注：供电电流需600mA。
2.联网
- 上电后，模块会自动检查是否已经联网，没有联网将进入配网模式。进入配网模式时，LED1会闪烁。
- 用手机搜索名为BGT_xxxxxx的wifi名，并连接，该wifi的密码为bigiot.net，注：连接后不要更换wifi，有的手机主动提示，此wifi无法连接网络，请求切换，此时不要切换wifi。
- 打开手机浏览器（上网浏览网页用的APP，譬如UC浏览器、百度浏览器等），在网址栏输入http://192.168.4.1，进行访问。输入wifi信息后点击确定，核对信息无误后保存设备码，然后点击确定重启。如果wifi信息正确，且可以正常联网，设备LED3会常亮。
注意事项：
- 模块无法连接5G路由器的wifi，只能连接2.4G的wifi。
- wifi信息内不要含有中文字符，或其他特殊字符。
- 配置过程中不要切换手机所连接的wifi（BGT_xxxxxxx）,配置成功后此wifi自动消失，手机就可以连接其他wifi。
3.获取设备
注意：在完成配网，并且LED3常亮后，进行如下操作。
1.打开贝壳物联微信小程序，可在微信里搜索贝壳物联小程序，或者用微信扫描下面二维码打开。
2.打开贝壳物联小程序后，点击 我的 ，注册/登录 小程序。
3.登录后，使用配网时记录的 设备码 获取设备。
4.获取成功后，返回 首页 即可看到设备。点击设备名称，进入控制界面，控制界面下面有设置。
注：
自锁模式——继电器一直维持当前状态，直到控制其切换状态，或模块断电断开；
点动模式——继电器在吸合后1秒自动断开（吸合时间可以设置）。

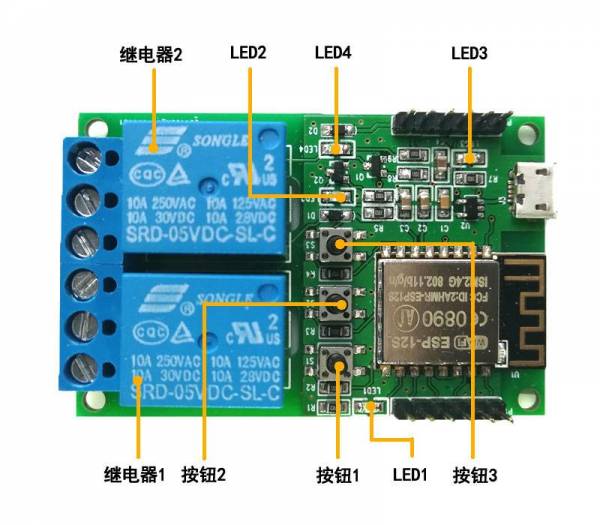

二、按钮及指示灯作用
按钮1
- 短按1秒左右，控制继电器1工作状态，吸合或断开。
- 长按6秒以上，切换继电器1工作模式，点动或自锁。
按钮2
- 短按1秒左右，控制继电器2工作状态，吸合或断开。
- 长按6秒以上，切换继电器2工作模式，点动或自锁。
按钮3
- 长按6秒以上，强制模块进入配网模式，此时LED1闪烁
LED1 网络状态指示灯
- 常亮——联网正确，正常工作；
- 闪烁——模块处于配网模式；
- 灭——尝试联网中。
LED2
- 继电器1工作状态指示灯，吸合时亮，断开时灭。
LED3
- 模块电源指示灯，正常供电时常亮。
LED4
- 继电器2工作状态指示灯，吸合时亮，断开时灭。

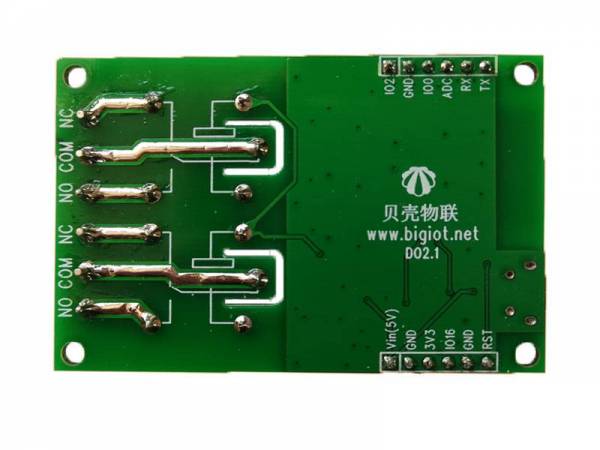

三、接口及针脚说明
| 序号 | 名称 | 功能说明 |
|---|---|---|
| 1 | Vin | 接5V电源输入，在用microUSB供电时，可作为5V输出 |
| 2 | GND | GND |
| 3 | 3V3 | 3.3V电源输出（150mA） |
| 4 | IO16 | GPIO16 |
| 5 | GND | GND |
| 6 | RST | 拉低复位模块 |
| 7 | IO2 | GPIO2; UART1_TXD |
| 8 | GND | GND |
| 9 | IO0 | GPIO0;拉低进入烧录模式 |
| 10 | ADC | A/D 转换结果。输入电压范围 0～1V，读取数值范围：0～1024 |
| 11 | RX | UART0_RXD |
| 12 | TX | UART0_TXD |
| 13 | NC | 继电器1常闭接线端 |
| 14 | COM | 继电器1公共端 |
| 15 | NO | 继电器1常开接线端 |
| 16 | NC | 继电器2常闭接线端 |
| 17 | COM | 继电器2公共端 |
| 18 | NO | 继电器2常开接线端 |
| 19 | microUSB | USB供电接口5V |

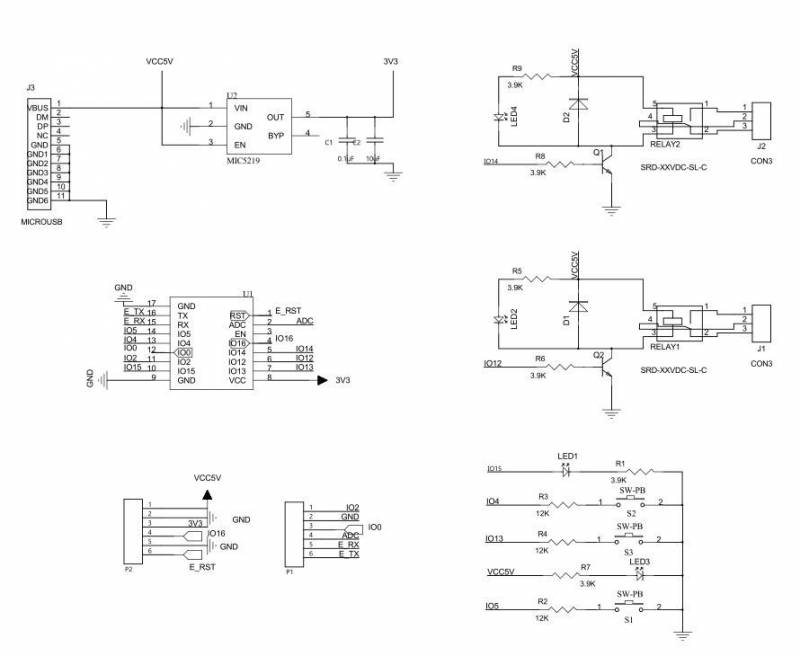

四、原理图
五、外形尺寸
长6.5cm X 宽4.2cm X 高1.6cm
注：高度不含底部针脚突出部分
六、主要硬件特性
1、继电器采用松乐 SRD-05VDC-SL-C
控制能力：
AC 10A 250V
DC 10A 30V
有常开、常闭两个触点可选。不了解继电器的可以看看 继电器原理介绍。
2、联网和主控模块采用安信可 ESP-12S
主要参数如下：
注：不支持5G WiFi

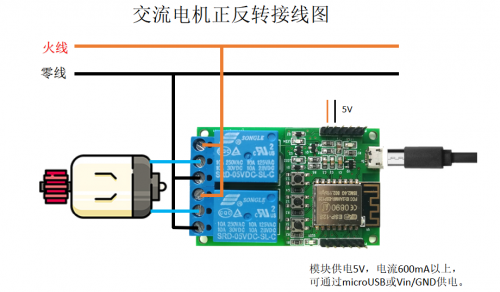

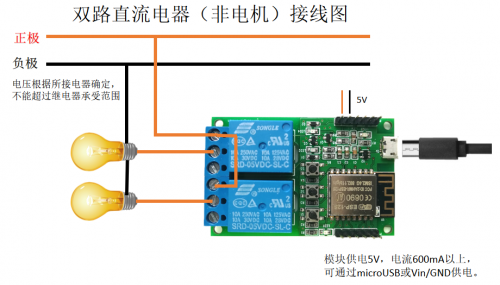

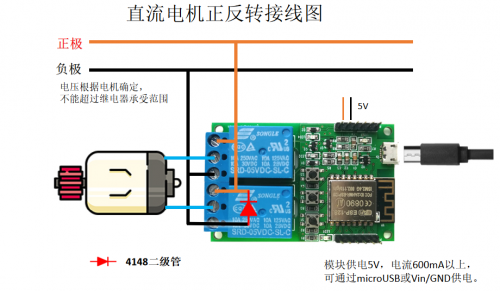

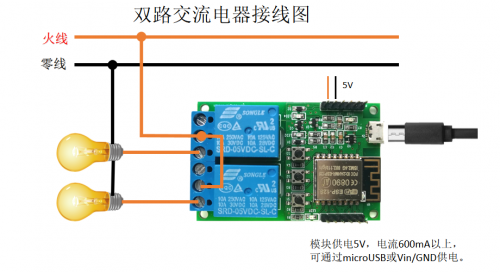

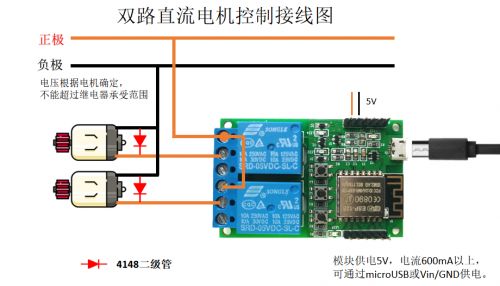

七、接线举例
可以先了解下 继电器原理介绍。

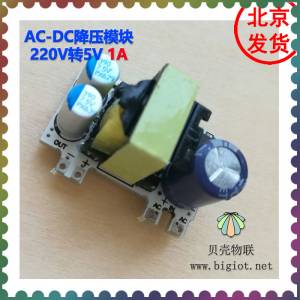

220V~5V降压模块，可选用
变压模块购买链接：https://item.taobao.com/item.htm?id=559589858998
改造台灯示例教程：https://www.bigiot.net/talk/241.html
八、通过贝壳物联平台接口控制
1、概述
通过贝壳物联云平台的开放接口可以有多种方式控制继电器，根据通讯方式可以分为tcp、websocket、https三种方式，根据登录模式可以分为设备与设备通讯控制，用户与设备通讯控制。
2、设备与设备实时通讯控制
通讯协议：https://www.bigiot.net/help/1.html
此方式是以设备形式登录贝壳物联云平台，然后通过设备发送 say 指令，控制继电器。
指令内容（即 C 值）说明：
| 内容 | 作用 | 备注 |
|---|---|---|
| play | 继电器1吸合 | |
| stop | 继电器1断开 | |
| pause | 切换继电器1工作模式 | 点动、自锁 |
| plus | 继电器2吸合 | |
| minus | 继电器2断开 | |
| down | 切换继电器2工作模式 | 点动、自锁 |
| forward | 全开 | 两个继电器都打开 |
| backward | 全关 | 两个继电器都关闭 |
| left | 关闭继电器2,打开继电器1，互锁指令，可用于正反转 | 2019.8.23日后购买的有此功能 |
| right | 关闭继电器1,打开继电器2，互锁指令，可用于正反转 | 2019.8.23日后购买的有此功能 |
| ST10 | 继电器1开机关 | |
| ST11 | 继电器1开机开 | |
| ST12 | 继电器1开机恢复掉电前状态 | |
| ST20 | 继电器2开机关 | |
| ST21 | 继电器2开机开 | |
| ST22 | 继电器2开机恢复掉电前状态 | |
3、用户与设备实时通讯控制
通讯协议：https://www.bigiot.net/help/33.html
此方式是以用户形式登录贝壳物联云平台，安全等级更高，需要使用加密端口（8585、8484）登录，然后发送 say 指令，控制继电器。
指令格式及内容说明同上。
4、通过传统API（https）模式控制
通讯协议：https://www.bigiot.net/help/34.html
此方式是通过调用特定URL（ https://www.bigiot.net/oauth/say ），传递参数进行控制继电器。
参数中的 c 指令作用同上。
九、自行开发固件
！！注意：自行开发刷固件之后，将失去默认固件功能，且无法恢复。
1、Arduino ESP866开发环境
2、示例代码
在购买模块之后联系客服提供ESP8266 Arduino示例代码（包括本地按钮控制和连接贝壳物联平台远程控制示例代码）和Arduino IDE库文件（对板载LED、继电器控制的封装）。
3、烧录模式接线
| 继电器模块 | USB转TTL | 电源 |
|---|---|---|
| RX | TX | |
| TX | RX | |
| GND | GND | GND |
| Vin | 5V | |
| IO0 | GND | |
5V电源也可以直接使用USB转TTL的5V提供，不稳定时可考虑使用独立电源。
io0可直接短接继电器模块上的GND。
4、开发参考文档
- 贝壳物联平台通讯协议（中文）：https://www.bigiot.net/category/1.html
- Arduino ESP866官方说明手册（英文）：https://arduino-esp8266.readthedocs.io/en/latest/
- NodeMCU开发官方文档（英文）：http://nodemcu.readthedocs.io/en/dev/
- 安信可ESP8266文档中心（中文）：http://wiki.ai-thinker.com/esp8266/docs
- micropython for esp8266 文档（英文）：http://docs.micropython.org/en/latest/esp8266/quickref.html
